Le contreventement d’une maison à ossature bois est ce qui empêche les murs de se déformer sous l’effet des efforts horizontaux : vent, séisme, poussée des charges. Sans lui, un cadre de montants et de lisses se comporterait comme un rectangle articulé, qui se couche en parallélogramme. On le réalise aujourd’hui surtout par des panneaux rigides (OSB ou panneaux de fibres) cloués ou agrafés sur l’ossature, ou plus rarement par des écharpes (pièces de bois en diagonale). Son dimensionnement relève d’une étude ; sa mise en œuvre suit le DTU 31.2. Ce guide explique son principe, les solutions et les erreurs à éviter. Il fait partie de notre guide de la construction à ossature bois.
En bref : le contreventement d’une ossature bois
- Il rigidifie les murs face aux efforts horizontaux (vent, séisme).
- Solution courante : panneaux structurels (OSB de type 3 ou panneaux de fibres adaptés) fixés sur l’ossature, qui forment un « voile travaillant ».

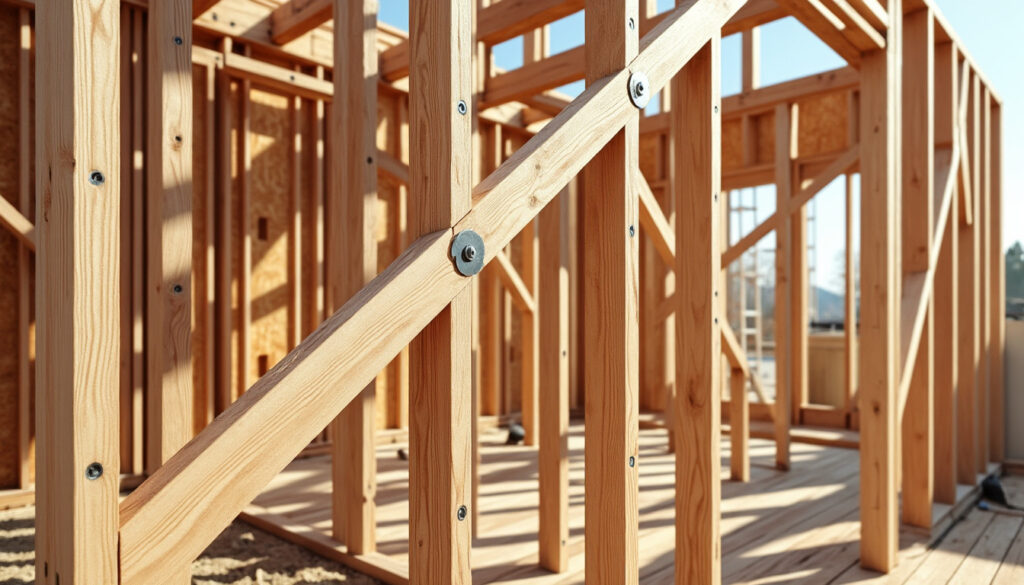

- Alternative : écharpes ou croix de Saint-André, surtout dans les structures poteau-poutre.
- La résistance dépend autant des fixations (type, espacement) que du panneau lui-même.
- Les grandes ouvertures réduisent les parties de mur qui contreventent : elles se conçoivent avec l’étude structure.
Pourquoi faut-il contreventer une ossature bois ?
Il faut contreventer une ossature bois parce qu’un assemblage de montants et de lisses n’a presque aucune rigidité dans son plan : les liaisons cloutées se comportent comme des articulations. Sous la poussée du vent sur une façade, ou lors d’un séisme, le mur se déformerait, entraînant fissures des parements, menuiseries qui coincent, voire instabilité de l’ouvrage. Le contreventement transforme le mur en élément rigide, capable de transmettre ces efforts jusqu’aux fondations, via les ancrages en pied de mur. Dans les zones sismiques, les exigences sont renforcées : voir notre article sur les normes antisismiques.
Panneaux ou écharpes : quelle solution de contreventement ?
Les deux grandes solutions de contreventement se comparent ainsi :
| Solution | Principe | Atouts | Limites |
|---|---|---|---|
| Panneaux (voile travaillant) | Panneaux OSB ou de fibres fixés sur toute la surface du mur | Rigidité élevée, pose rapide, sert aussi de support | Choisir un panneau adapté à l’humidité et à la position dans la paroi |
| Écharpes, croix de Saint-André | Pièces de bois ou feuillards métalliques en diagonale | Laisse le mur ouvert, adapté au poteau-poutre | Moins de rigidité, assemblages à soigner |
| Portiques | Cadres rigides bois ou bois-métal | Libère de grandes ouvertures | Calcul et coût plus élevés |
En maison individuelle, le voile travaillant en panneaux est la solution la plus répandue. Le panneau se place côté extérieur ou côté intérieur selon la conception de la paroi : sa perméabilité à la vapeur doit être cohérente avec le reste du mur (voir notre article sur la composition d’un mur à ossature bois).
Comment poser des panneaux de contreventement ?
On pose des panneaux de contreventement en suivant le plan de l’étude structure et les règles du DTU 31.2 :
- Vérifiez l’équerrage du mur avant de fixer le premier panneau : une fois cloué, il fige la géométrie.
- Positionnez les panneaux de façon que leurs bords tombent sur des montants ou des entretoises.
- Laissez le petit jeu de dilatation prévu entre panneaux.
- Fixez avec les pointes ou agrafes prescrites, à l’espacement prescrit, plus serré en périphérie du panneau.
- Raccordez le mur aux fondations et aux autres murs avec les ancrages et équerres prévus.
Quelles erreurs éviter ?
Les erreurs de contreventement les plus courantes sont : un espacement de fixations plus large que prévu, des bords de panneaux qui ne reposent sur aucun montant, des panneaux découpés après coup pour passer des gaines ou agrandir une ouverture, et des ancrages en pied de mur oubliés ou mal serrés. Toute modification d’ouverture ou découpe importante dans un panneau de contreventement doit être validée par le bureau d’études. Pour le pied de mur, voir notre guide des lisses en ossature bois.
